2.9.2.1 熔断器额定电流的确定
熔断器主要用于配电线路和电气设备的短路保护和过负荷保护。熔断器熔体电流应保证在正常工作电流和启动尖峰电流时不误动作，并按故障电流校验，其熔断时间应不超过规定的最大切断时间。
(1) 按正常工作电流选择： 熔断器的额定电流不小于回路持续工作电流。
(2) 按启动尖峰电流选择：
1) 单台电动机回路熔断器宜选用保护电动机的熔断器。熔体的额定电流应大于电动机的额定电流，为了保证电动机启动时熔体不熔断，熔体的额定电流应按熔体在电动机启动时间内允许通过的最大电流校验，不满足要求时，应将额定电流加大1～2级。
2)配电线路：
3) 照明线路：
Iz≥In≥ ...... （共2433字） [阅读本文]>>
水电站电气设备选择与布置(1)图1.8-16×700MWHHLXW水电站电气主接线(750kV3/2断路器接线)。(2)图1.8-214×700MWSXZA水电站电气主接线(500kV3/2断路器接线，母线设分段断路器)。(3
水电站电气设备选择与布置2.5.3.1厂用电负荷统计根据上述统计原则，作出厂用电负荷统计表，确定所有同时参加最大负荷运行的全厂公用电和机组自用电负荷额定功率总和。厂用电负荷统计表可参照表2.5-2格式。2.5.3.2计算方法选
水电站电气设备选择与布置(1)电动机正常启动时，所连接母线电压降应满足下列要求：1)电动机经常启动，不大于10%;不经常启动，不大于15%。2)电动机能保证生产机械要求的启动转矩，且在不破坏同一线路及其他用电设备供电的条件下，
水电站电气设备选择与布置2.10.1.1计算电流的确定确定起重机计算电流的方法很多，现阶段工程上采用较多的有综合系数法、利用系数法和总功率估算法等，这些方法的计算系数实测资料都不全，为了简化计算，推荐一般工程采用综合系数法。(

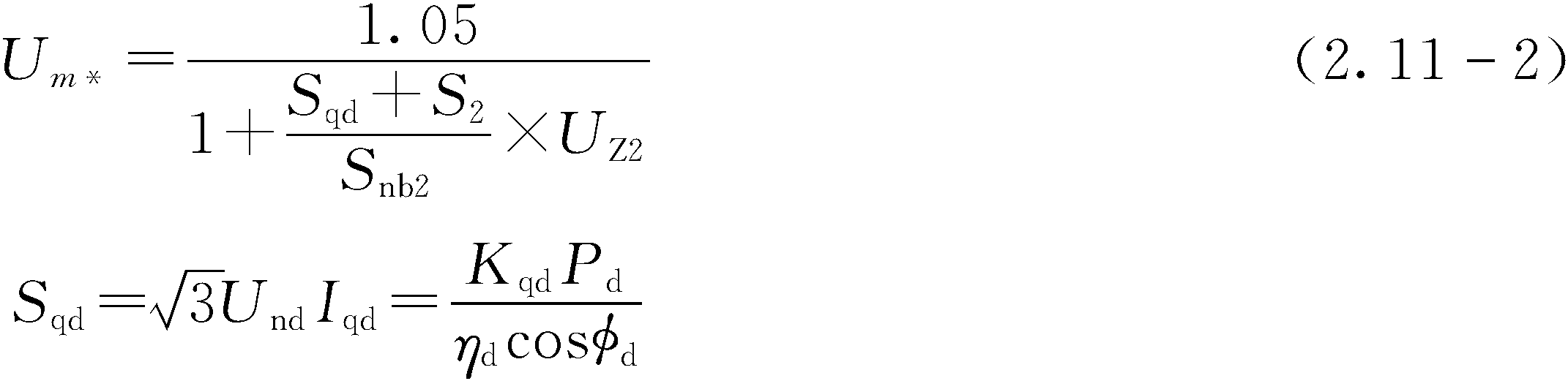

水电站电气设备选择与布置2.11.4.1单台电动机启动母线电压校验按DL/T5164规定，高压电动机单台启动可不校验电压降。当低压电动机功率大于或等于20%电源变压器容量时，必须进行正常启动时配电母线电压的校验。根据上述原则，
