(1) 单母接线。出线断路器、线路隔离开关、母线隔离开关断开，断路器的两侧挂地线或合上接地隔离开关，如图4-19所示。
(2) 双母接线。出线断路器、线路隔离开关、正母隔离开关、副母隔离开关断开，断路器的两侧挂地线或合上接地隔离开关，如图4-20所示。
(3) 断路器为手车的形式。中置柜、下置柜断路器拉出柜外，取下二次插件，如图4-21所示。

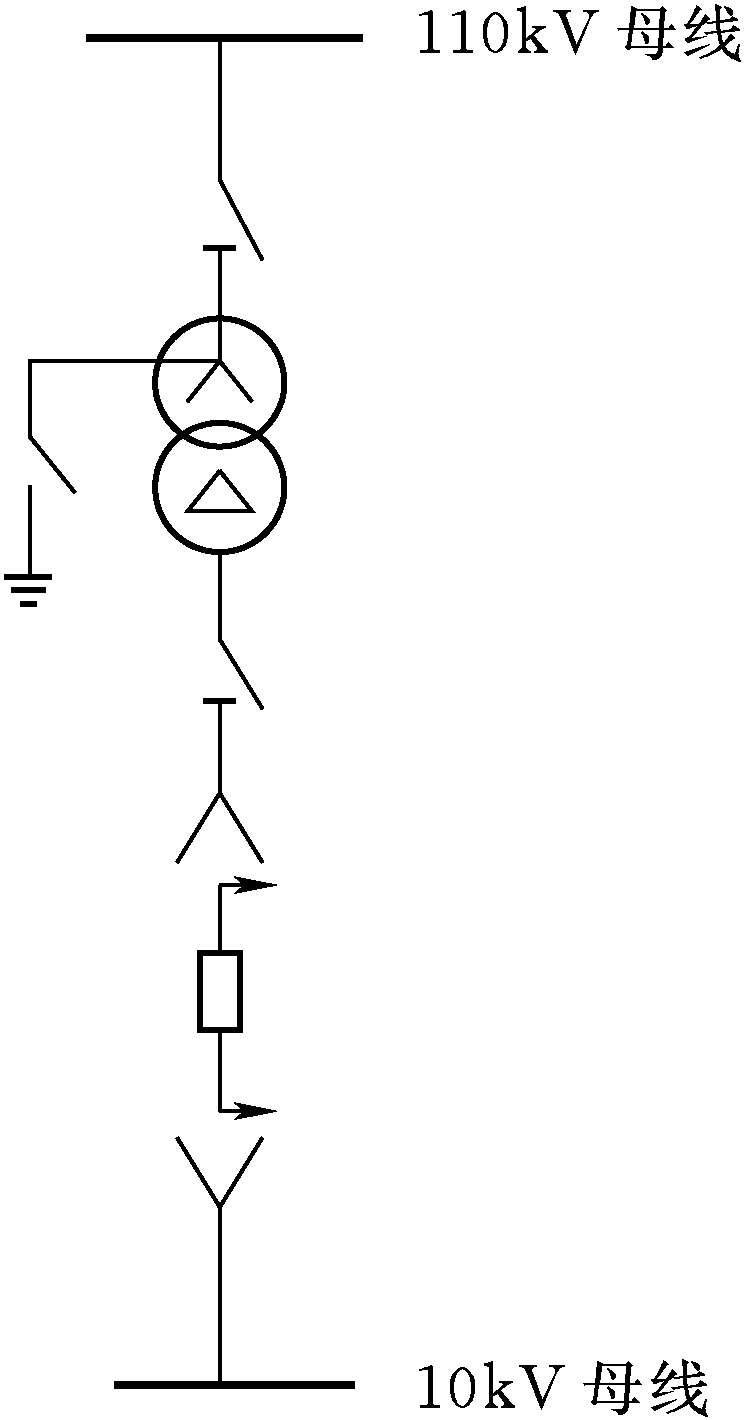

图4-18 主变两侧冷备用
▭—分闸断路器
注： 主变冷备用状态一次满足以上要求外，二次方面还有满足以下几点：
1) 应取下本主变保护启动其他保护和联跳其他断路器的压板、其他保护跳本主变断路器的压板。
2) 遥控切换开关切至 “就地”位置或取下遥控压 ...... （共658字） [阅读本文]>>
110kV变电站变电运维为使交接班工作顺利完成，必须要有严谨的工作流程，如图2-1所示。图2-1工作流程图具体工作流程说明如下：(1)交班准备。具体包括以下方面：1)交班值做好本值日常工作检查，倒闸操作、工作票执行情况检查;2
110kV变电站变电运维以标准化作业指导书的方式规范管理，并制定出红外测温标准化作业卡，图3-1为红外测温工作流程图。图3-1红外测温工作流程图
110kV变电站变电运维各变电站在进行远红外测温工作时，应由两人进行，一人操作，一人监护。站外人员协助进行检测的，则应履行工作票手续。在测量前，首先检查测量仪的电池电量是否充足。打开测量仪设备测温参数。挡位选择，选择满足红外测
110kV变电站变电运维(1)单母接线。断路器、线路隔离开关、母线隔离开关断开，如图4-1所示。(2)双母接线。断路器、线路隔离开关、正母隔离开关、副母隔离开关断开，如图4-2所示。(3)断路器为手车的形式。中置柜(下置柜)隔
110kV变电站变电运维(1)单母接线。线路断路器、母线隔离开关、线路隔离开关、线路压变隔离开关均断开，拉开线路压变低压空气断路器(或取下低压熔断器)，如图4-4所示。图4-4单母接线线路冷备用注：有线路压变隔离开关及高压熔断
