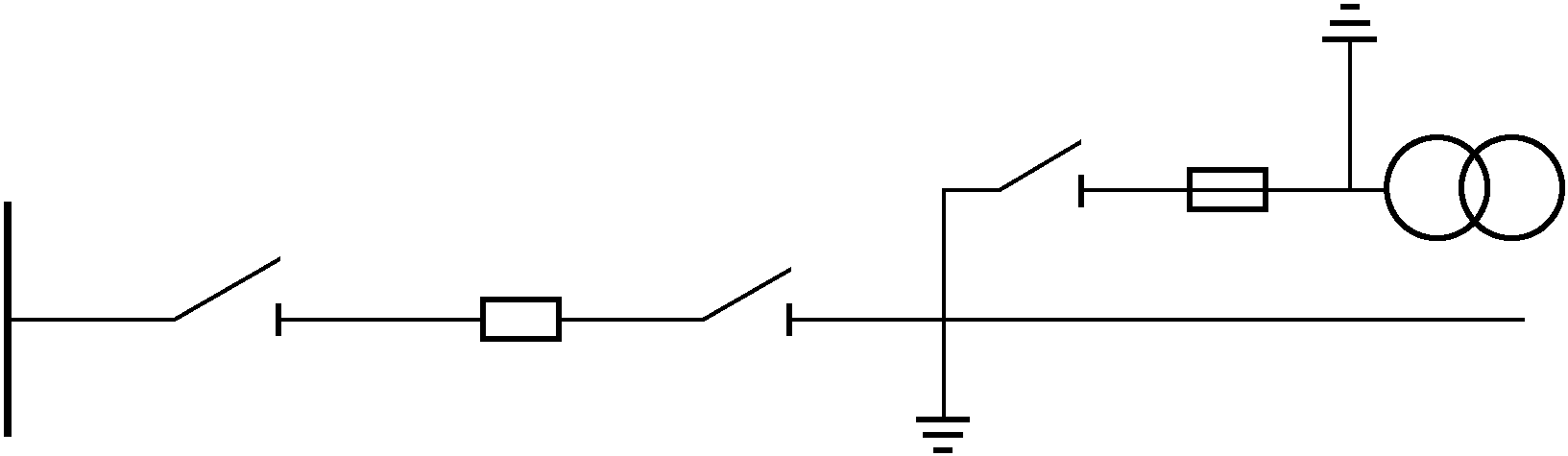

(1) 单母接线。在单母接线方式的线路冷备用的基础上，在线路隔离开关线路侧及线路压变高压侧分别挂接地线或合上接地隔离开关，如图4-22所示。
图4-22 单母接线线路检修
▭—分闸断路器;—分闸隔离开关
(2) 双母接线。在双母接线方式的线路冷备用的基础上，在线路隔离开关线路侧及线路压变高压侧分别挂接地线或合上接地隔离开关，如图4-23所示。
图4-23 双母接线线路检修
▭—分闸断路器; —合闸隔离开关;—分闸隔离开关
(3) 旁母接线。在旁母接线方式的线路冷备用的基础上，在线路隔离开关线路侧挂接地线或合上接地隔离开关，如图4-24所示。
图4-24 旁母接线线路检修
▭—分闸断路器; —合闸隔离开 ...... （共559字） [阅读本文]>>
