(1) 基础型钢安装的允许偏差应符合表4-1的规定。基础型钢安装后，其顶部宜高出抹平地面10mm;手车式成套柜应按产品技术要求执行。基础型钢应有可靠的接地。

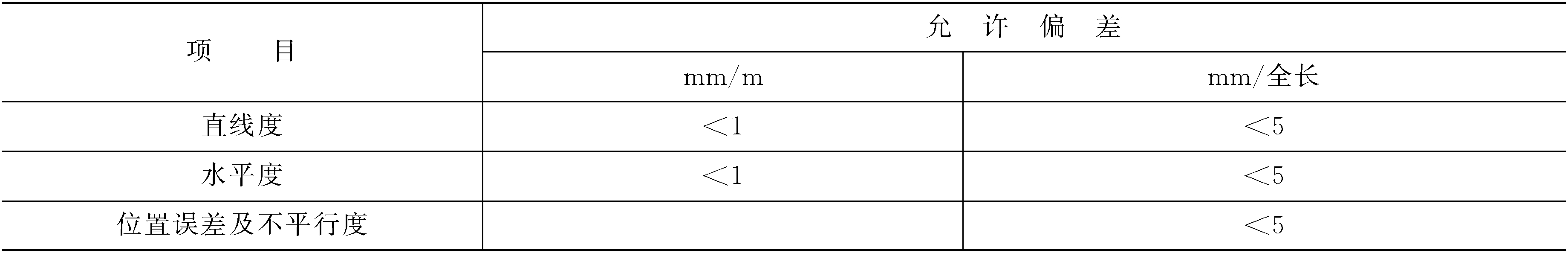

表4-1
基础型钢安装的允许偏差
配电箱各示意图见图4-16~图4-20。
图4-16 配电箱外形尺寸示意图(一)
注： 1. 配电箱壳采用镀锌钢板(δ=1.5)或不锈钢板加工。
2. 外形尺寸安装孔应与砖砌基础尺寸配合。
3. 路灯控制回路可根据需要设置，这里不再绘画面板排列图。
图4-17 配电箱外形尺寸示意图(二)
图4-18 配电箱控制一、二次回路示意图
图4-19 配电箱砖砌基础示意图(一)
注：1. 配电箱基础安装螺栓中心尺寸应与配电箱体安装孔相配合。
2. 砖砌墙体用不低 ...... （共1267字） [阅读本文]>>
