表2-4-4 梁柱连接一般要求
序 号内 容1梁柱连接节点，除节点内力特别大，对结构的整体刚度要求很高时，不宜有零部件穿过钢管。以免影响混凝土的浇筑2根据构造和运输要求，框架柱长度宜按12m或三个楼层分段。分段接头位置宜接近反弯点位置，且不宜出楼面1m以上，以利现

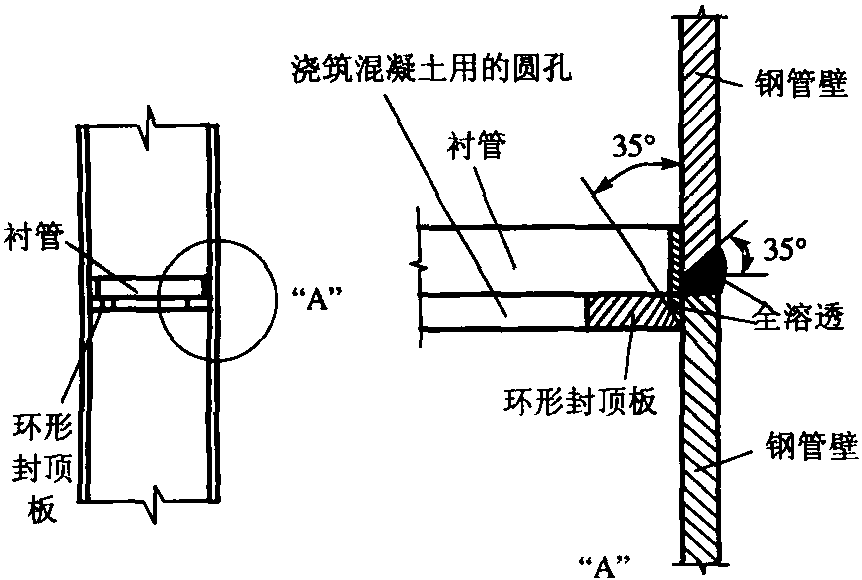

场施焊3为增强钢管和核心混凝土共同受力，每段柱子的接头处，在下段柱端宜设置一块环形封顶板(图2-4-1)，封顶板厚度：当钢管厚
度t≤30mm时，取12mm;t>30mm，取16mm
1. 剪力传递构造
(1)对于混凝土梁，可用焊接于柱钢管上的钢牛腿来实现。牛腿的腹板不易穿过管心，必须穿过管心时，可先在钢管壁上开槽，将腹板插入后，以双面贴 ...... （共2547字） [阅读本文]>>
