在高层建筑中，下部若干层采用钢管混凝土柱，但上部若干层则采用钢筋混凝土结构，这时必须设置转换层和转换大梁，下面与钢管混凝土柱顶接，上面和钢筋混凝土相连。如图2-4-25所示。

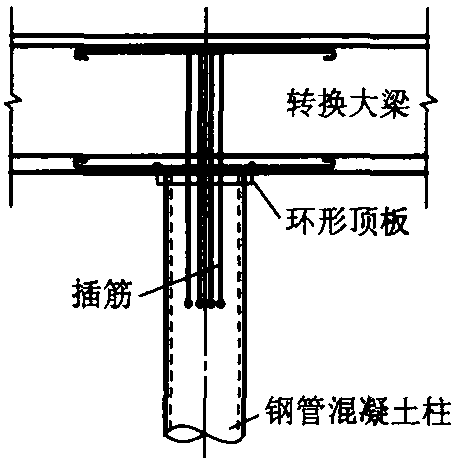

图2-4-25 柱头与转换大梁的节点
2.4.4 柱脚
柱脚钢管的端头必须用封头板封固以减弱对基础的压强。其厚度可取为管壁厚度加2mm。钢管混凝土柱脚与基础的连接，分插入式和端承式两种，参见表2-4-7。
表2-4-7 两种柱脚形式比较
柱脚形式要 求插入式杯口设计和构造与预制钢筋混凝土柱的基础杯口相同。柱脚插入深度不宜小于2倍钢管直径，如图2-4-26端承式设计和构造与钢结构相同。应注意验算柱与基础连接面的局部受压 ...... （共392字） [阅读本文]>>
