2.5.1 缀材与柱肢的连接
格构柱的缀材宜用圆钢管，直接和柱肢钢管焊接，见图2-5-1。除双肢柱和三肢柱的内双肢可采用缀板体系外，宜采用缀条体系。三肢柱的h/b不宜大于2.2，见图2-5-2。

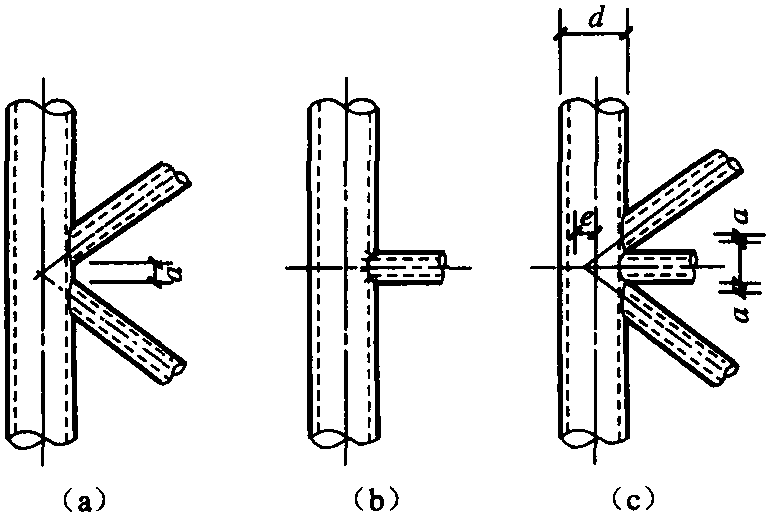

图2-5-1 缀材与柱肢的连接
图2-5-2 三肢格构柱截面形式
2.5.2 格构柱的形式及构造要求
表2-5-1 格构柱的形式及构造要求
形 式构造要求等截面
格构柱可采用牛腿支承吊车梁
采用缀条体系时，缀条间的净距a不得小于50mm;当不能满足时，允许缀条轴线不交于柱肢轴线
偏心距e不得大于d/4;缀材长细比不应大于150
格构柱受有较大水平力作用处和运输单元的端部应设置横隔。横隔的距离不得大于柱截面的较大宽度的9倍和8m，否则应
增设 ...... （共1328字） [阅读本文]>>
