一、桁架的组合形式
用公路钢桥器材架设的浮桥的跨径和桁架组合形式，根据桥脚舟的大小，浮桥的载重量，现有的器材数量等等条件确定，桥节门桥通常可由二舟、三舟、四舟、五舟组成，桁架的组合形式一般只用单排单层、加强的单排单层、双排单层或加强的双排单层四种，如图5-4所示。
各种吨位浮桥的桥节门桥的诸元见表5-1。

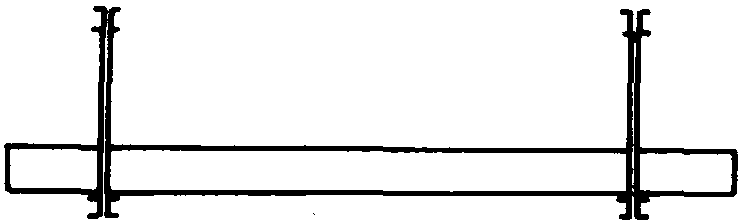

单排单层
加强的单排单层
双排单层
加强的双排单层
图5-4 浮桥主梁桁架组合形式
二、桥节门桥之间的连接
用公路钢桥桁架结构架设的浮桥，为保证桥面的连续性，在桥节门桥的末端桁架上需设连接器(图5-5)以传递门桥之间活载引起的剪力，并在两门桥之间设一组特制的短 ...... （共1445字） [阅读本文]>>
