一、浮桥各组成部分长度的确定
架设浮桥时，根据所得江河资料，首先确定浮桥各组成部分的长度。
1.预定浮桥长度(不含进出口)，通常按下式计算(图5-7)：
L=l+2(h/i+1.5)
(1)
式中：L——预定浮桥长度;
l——河幅(江河水面宽度);
h——桥脚舟空载干舷高度;
i——河岸坡度。

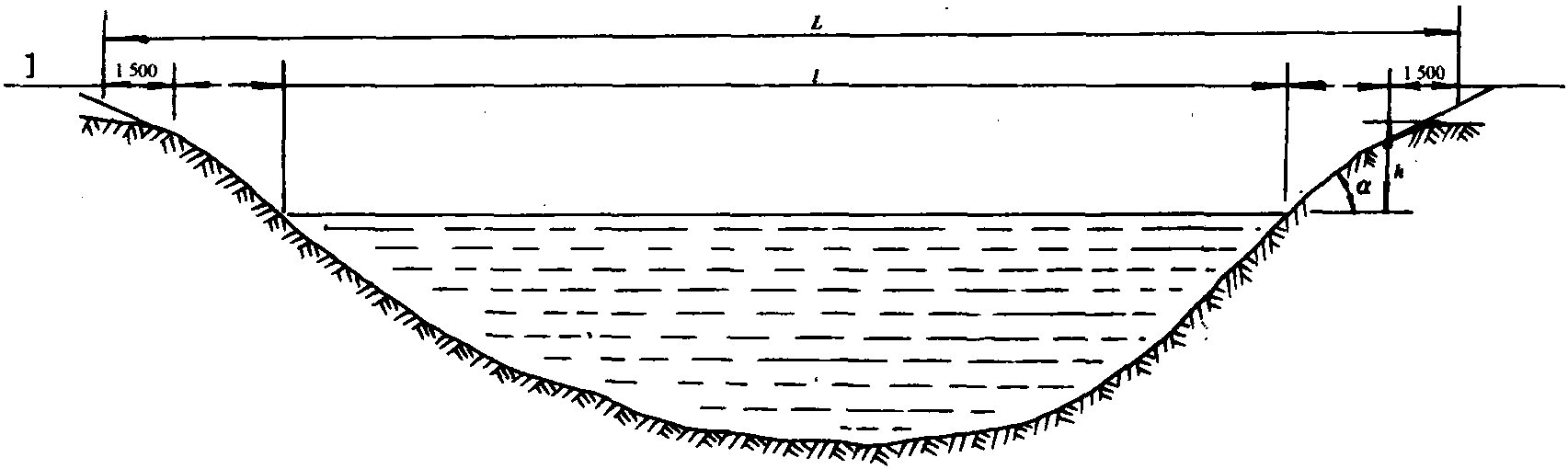

图5-7 浮桥长度
若两岸坡角不等时，设坡度分别为i1和i2，则预定浮桥长度应为：
L= l+h/i1+h/i2+3
2.确定栈桥长度时，应考虑测量河幅时可能产生的误差和确定桥节门桥后的剩余数，通常在满足陆侧舟水深不小于2m的前提下，栈桥节间长度应小于表5-1中规定数值，以保证在浮桥闭塞时栈桥向水侧移动之后，栈桥节间仍能满足载重量的要求。
3.浮游部 ...... （共4932字） [阅读本文]>>
