针杆机构的任务是引导面线穿过缝料和形成线环，为缝线相互交锁做好准备。
图6-21 针杆机构
1—孔塞 2—针杆上套筒 3—针杆 4—针杆连接柱 5—螺钉 6—滑块 7—导线 8—针杆下套筒 9—支针螺钉 10—针杆线钩 11—机针
针杆机构的零部件名称及机构的组成如图6-21所示。机构的传动： 由上轮带动上轴和固定在上轴上的针杆曲柄转动，再通过装在针杆曲柄小孔内的一个挑线曲柄的一端，牵动针杆连杆，产生平面连杆运动，从而带动针杆3在上下两个套筒2和8中上下往复滑动，针杆下端有容针孔，机针11塞入容针孔后，用支针螺钉9紧固。
平缝机的针杆机构，一般都采用最简单的中心曲柄连杆机构，也就是说 ...... （共1861字） [阅读本文]>>
缝纫设备技术1. 铰链四杆机构的运动方程如图3-30是铰链四杆机构，设已知该机构的尺寸L1、 L2、 L3、 X、 Y及主动杆Ⅰ的角位移Φ1、角速度1和角加速度1，需求从动杆的角位移Φ3、角速度3和角加速度3，连
.jpg)
缝纫设备技术缝纫机理论计算对于缝纫机的设计、分析工作来说，是必不可少的。对于一台缝纫机进行整机计算、分析所需要的知识面是比较广泛的，它需要数学、机构学、缝纫原理的必要基础。但大家最渴望解决的主要是与缝纫性能、机械
缝纫设备技术1. 典型刺料机构的运动方程图3-69 曲柄滑块机构的运动分析缝纫机刺料机构的主要形式为曲柄滑块机构，下面先推导该机构运动分析通用方程。图3-69为曲柄滑块机构，建立右手直角坐标第XAY，取X轴分别为

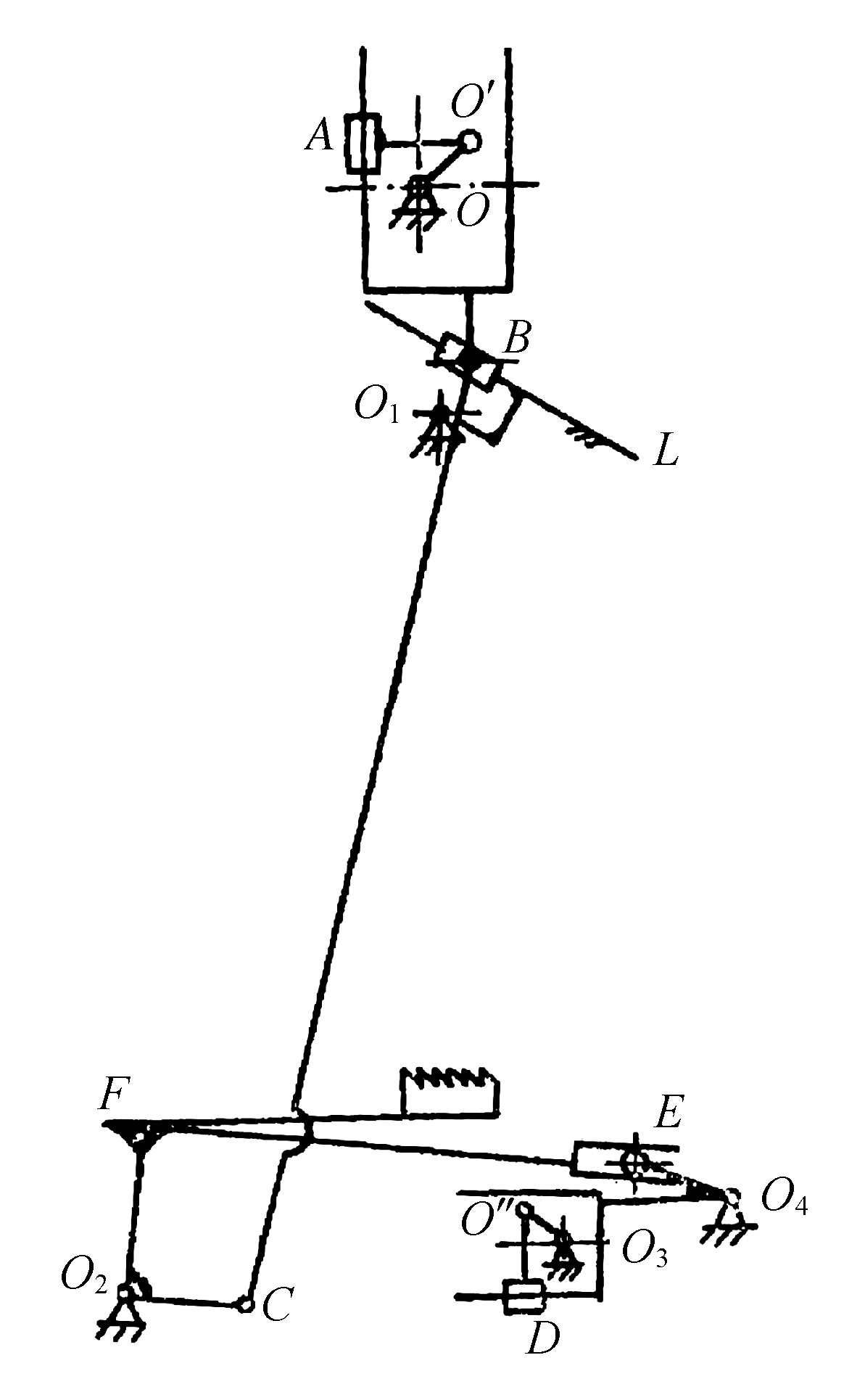

缝纫设备技术图3-164 8700、GC15-1型平缝机送料机构运动简图图3-179 四杆机构ABCD的运动分析1. GC15-1型平缝机送料机构的运动方程如图3-164所示为GC15-1型工业平缝机送料机构，由
