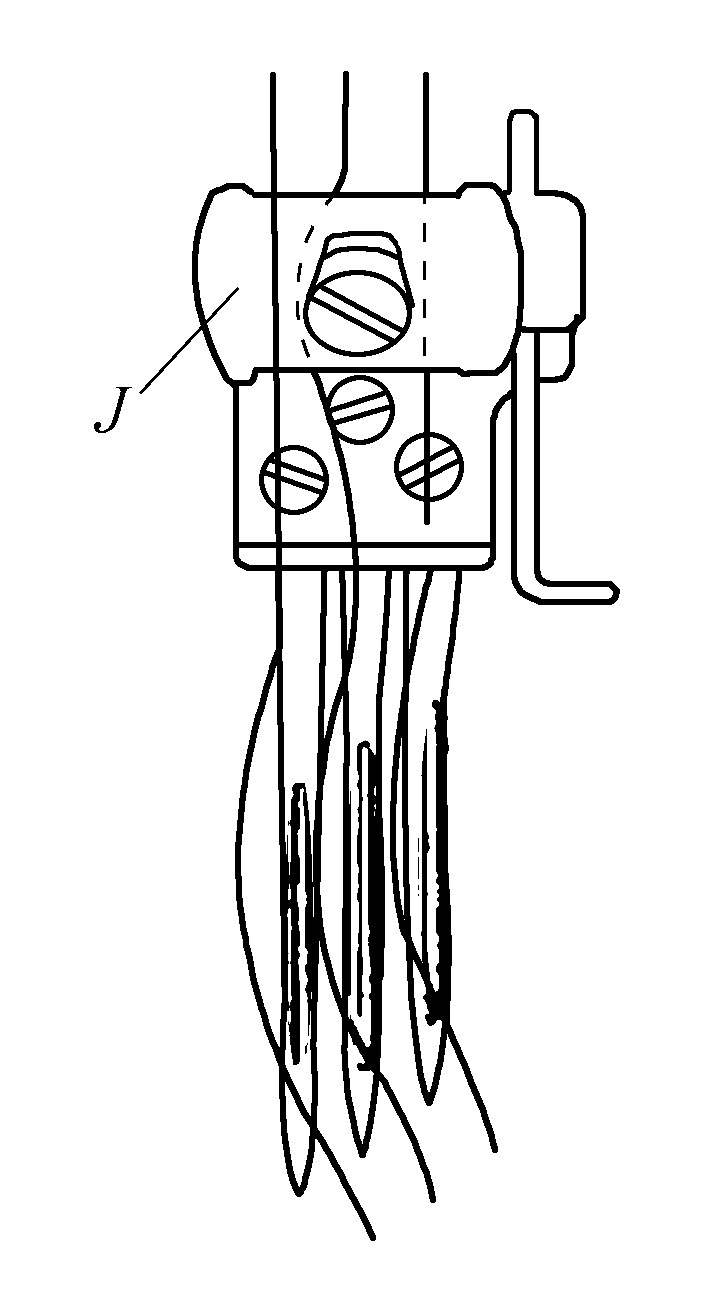

图14-63 机针的安装
1. 机针的使用
国产绷缝机一般使用16型机针，进口绷缝机多数则使用UY128GAS型机针。因为机针有多种针号，故应按照缝纫作业内容进行适当选择。通常65～70(9～10)号机适用于缝纫薄料，75～80(11～12)号机针适用于缝纫中厚料，而85～90(13～14)号机针则适用于缝纫厚料。
机针的安装如图14-63所示，机针槽应正向操作者。安装机针时一般是将机针的针孔方向与送料方向一致，允许针孔与送料方向稍有一点倾斜，其方向可视缝线的捻度大小而定。
换针时，将针杆上升到最高位置，旋松机针紧固螺钉A，将机针的针柄向上装到位，再旋紧各自的支针螺钉，并摆正机针位置，然后拧紧紧固螺钉A。
2 ...... （共15359字） [阅读本文]>>
