机构与机器的设计可分为以下七个步骤，其流程如图2.11所示。

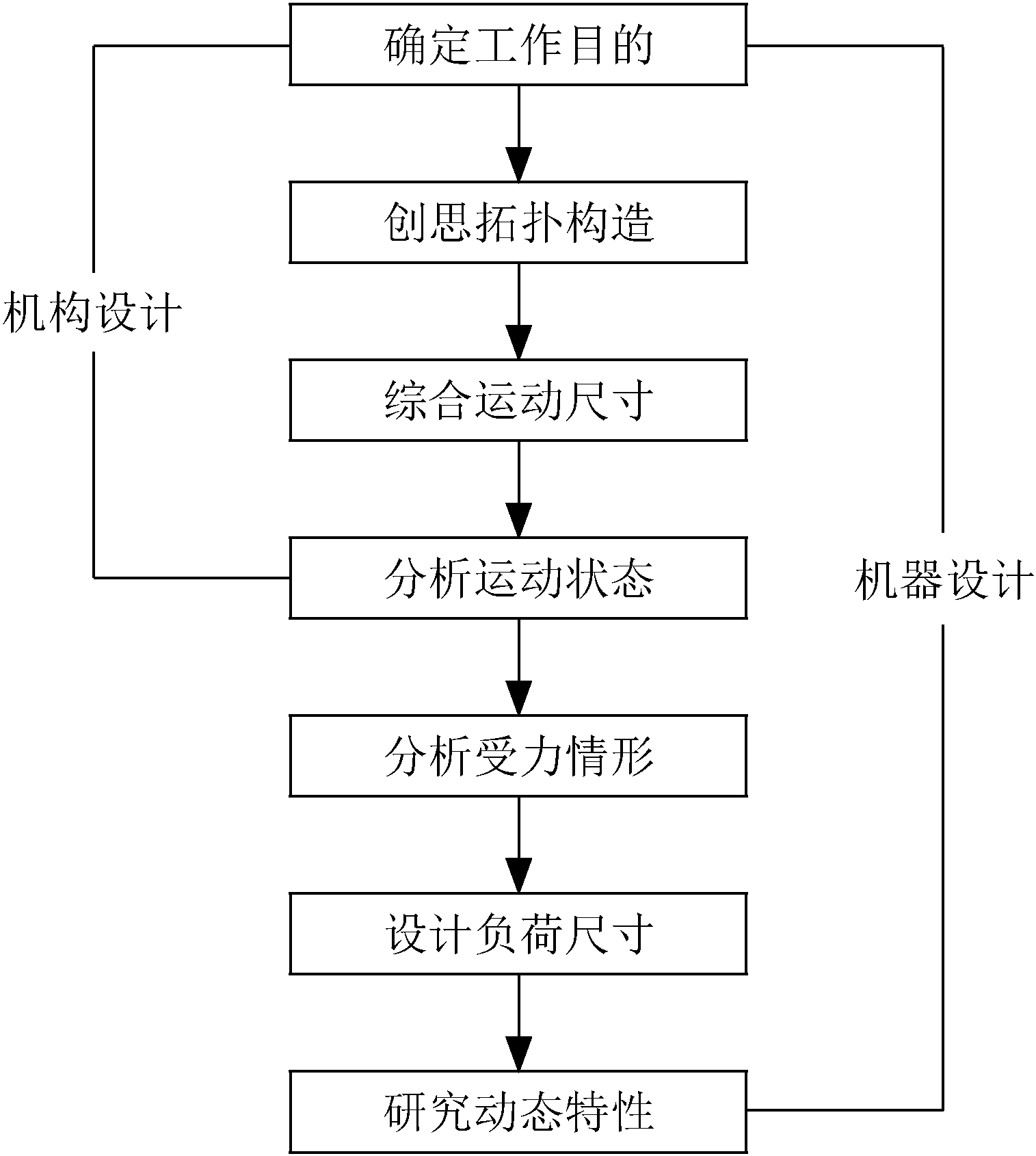

图2.11 机构与机器设计流程
步骤一：确定工作目的。
设计机器的首要步骤在于确定所拟设计机器之目的为何、使用条件为何、能量输入形式为何及最后发生运动的机件应该产生何种运动、克服多大负荷、以何种方式输出多少的有效功等。工程师必须将以上的规格完整且有条理地叙述下来，以此为功能设计的依据。
步骤二：创思拓扑构造。
当机器的输出功能与输入方式确定后，下一个设计步骤是根据这个机器之机构的特性及设计需求与限制，构想出用以组成这个机构的拓扑构造，以便让这个组合产生拘束运动。
步骤三：综合运动尺寸。
这个 ...... （共1001字） [阅读本文]>>
失传机械的复原设计以复原的观点言之，根据史料，古中国机械可分为有凭有据、无凭有据、有凭无据三类①②。史料包括古籍文献、历史文物、考古资料及现存实物。古籍文献是指正史、别史、杂史及野史等古籍的文字与图形;历史文物包括建筑
失传机械的复原设计复原设计包括复原分析与复原综合。对于有凭有据与无凭有据的古机械复原设计而言，主要在分析;对于有凭无据的古机械复原设计而言，主要在综合。复原分析的目的主要是针对有据的真品，以现代工程技术的方法，来进行研
失传机械的复原设计复原综合的目的，是重新产生合乎所制定之设计规格的古机械，而这些设计规格是依据文献记载与古代科技和工艺水平所建立的。从古至今，一直有专家学者投入到复原综合的工作中，主要成果是基于对历史资料与传世工艺品的
失传机械的复原设计机构由机件与运动副(接头)依特定的方式组合而成，这些机件的形成与连接，使得机构可以借机件的移动来传递拘束运动。四连杆组是机构的典型例子，有许多传递运动的应用，如图2.1(a)所示为一种导引汽车引擎盖的
失传机械的复原设计为使机件有所作用，机件与机件之间必须以拘束的方式加以连接。一机件与另一机件接触的部分，称为元素。将两个分属于两个不同机件的元素组合在一起，则形成运动副，或简称为接头。运动副或接头可根据其自由度、运动方
