(一) 案例简介

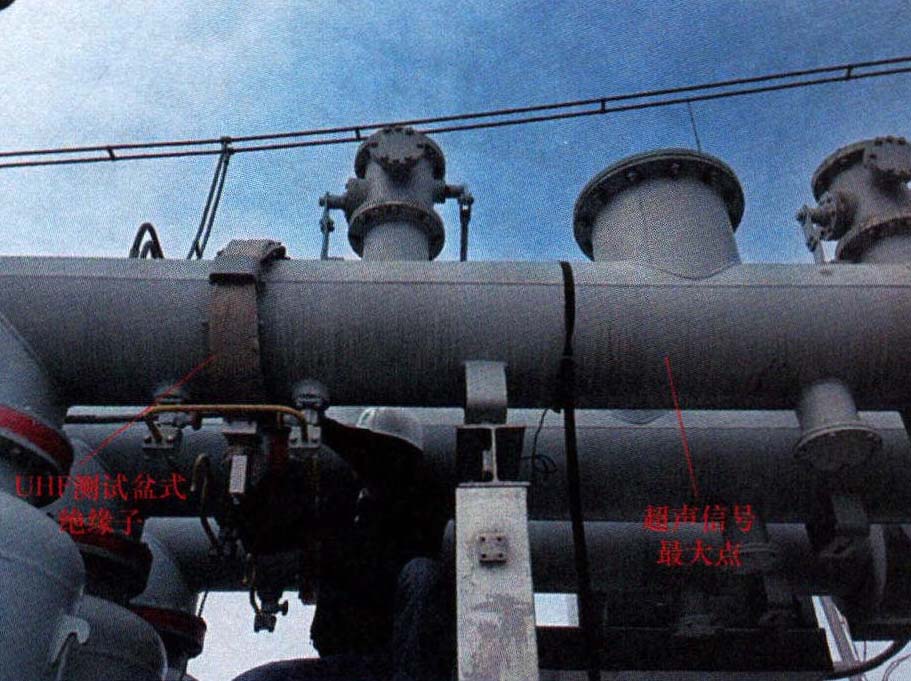

2014年3月，对某500kV变电站GIS进行例行带电检测工作时，使用特高频局部放电检测仪发现4号主变压器220kV侧204-3 C相隔离开关气室存在明显的异常放电信号，利用特高频时差定位法将放电源定位于204-3 C相隔离开关触头位置，放电类型为悬浮放电。2014年3月26日解体检查后，发现204-3 C相隔离开关气室内操作拨叉与动触头连接处等电位弹簧未安装，拨叉上有明显烧伤痕迹，传动的绝缘子上布满放电粉尘。随后对有烧蚀的拨叉进行了更换，对绝缘子及整个气室进行了清理，恢复后复测，异常信号消失，从而避免了一次重大故障的发生。
(二) 检测分析方法
1.第一次检测情况
3月19日，使用特高频局部 ...... （共2221字） [阅读本文]>>
电网设备带电检测对特高频局部放电检测技术基本原理而言，国内外研究成果大多以GIS为对象，因此本书也以GIS为载体介绍特高频局部放电检测技术基本原理，变压器等其他电力设备可参考。GIS中的局部放电电流脉冲具有极陡的上升沿
电网设备带电检测1.检测装置组成特高频局部放电检测装置主要由下列几部分组成：(1)特高频传感器：也称为耦合器，用于传感300～3000MHz的特高频无线电信号，其主要由天线、高通滤波器、放大器、耦合器和屏蔽外壳组成，天
电网设备带电检测(一)操作流程1.准备工作开始局部放电特高频检测前，应准备好下列的仪器、工具：(1)检测仪器主机：用于接收、处理特高频传感器采集到的特高频局部放电信号。(2)分析主机(笔记本电脑)：用于局部放电信号的采
电网设备带电检测(一)诊断流程(1)排除干扰。在开始测试前，尽可能排除干扰源的存在，如关闭荧光灯和手机。(2)记录数据并给出初步结论。采取降噪措施后，如果异常信号仍然存在，需要记录当前测点的数据，给出一个初步结论，然后
电网设备带电检测(一)案例简介2010年3月，检测人员使用特高频法、超声波法和SF6气体成分检测法在对某220kVGIS带电检测时，特高频法检测到疑似放电信号，超声波法和SF6气体成分分析法均未测量到可疑信号。随着信号
