(1) 单母或单母分段的母线检修。在母线冷备用的基础上，母线上挂接地线或合上接地隔离开关，该母线上母线压变、避雷器应在冷备用状态 (图4-27以Ⅰ段母线为例)。
(2) 双母线接线的母线检修。在正母冷备用的基础上，正母母线压变、母线避雷器在冷备用状态，如图4-28所示。
(3) 内桥接线。在母线冷备用的基础上，母线上挂接地线或合上接地隔离开关，该母线上母线压变、避雷器应在冷备用状态 (图4-29以Ⅰ段母线为例)。

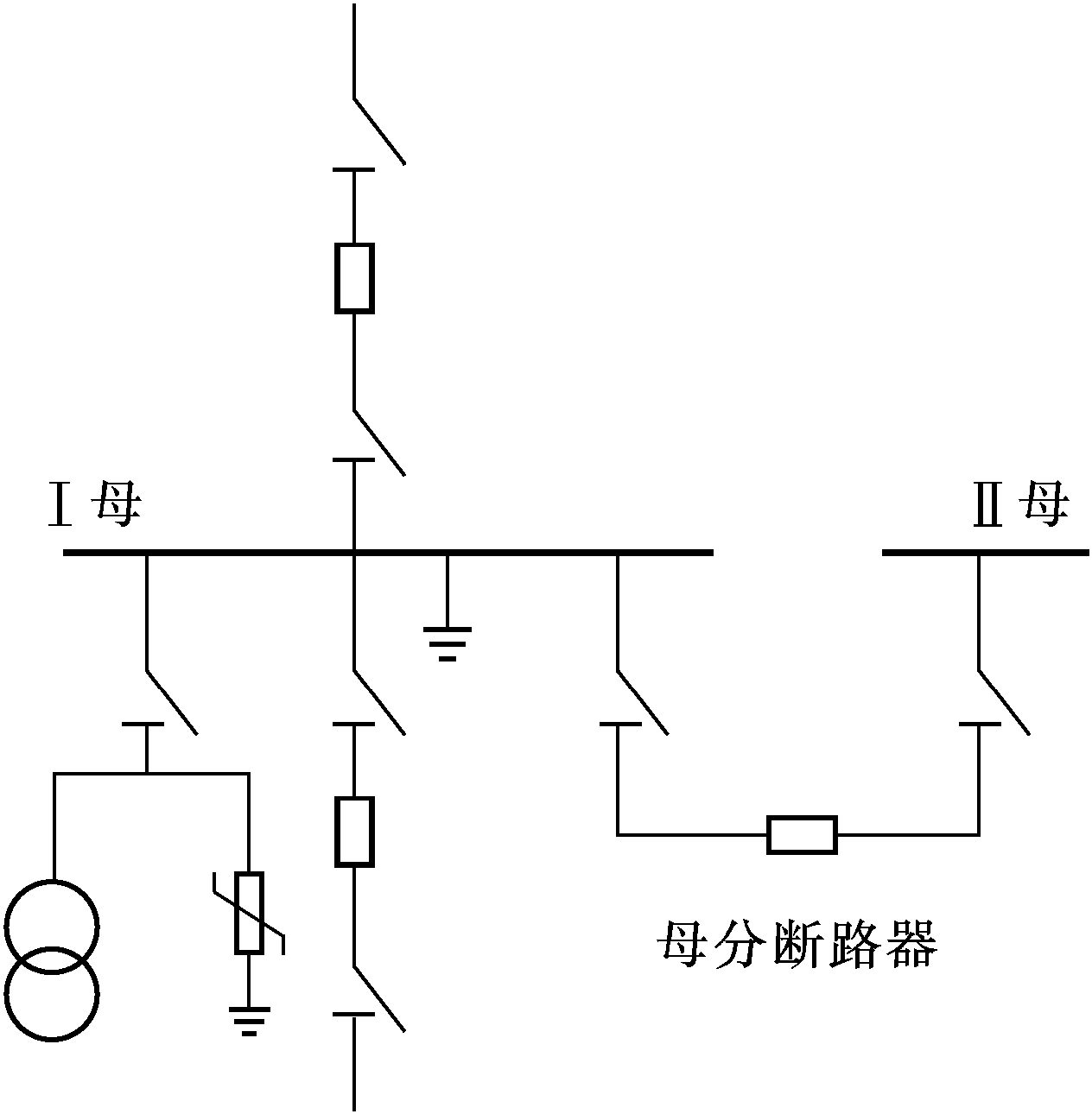

图4-27 Ⅰ段母线检修
▭—分闸断路器;—分闸隔离开关
图4-28 正母检修
▭—分闸断路器; ▬—合闸断路器;—合闸隔离开关;—分闸隔离开关
图4-29 Ⅰ段母线检修
▭—分闸断路器; —合闸隔离 ...... （共443字） [阅读本文]>>
