(1) 主变三侧均有断路器。在主变冷备用的基础上，在主变的高、中、低压各侧挂接地线或合上接地隔离开关，并拉开主变冷却装置电源和有载调压开关电源，如图4-30所示。
(2) 内桥接线主变。在主变冷备用的基础上，在主变的高、低压侧各挂一组接地线或合上接地隔离开关，拉开主变冷却装置电源和有载调压开关电源，如图4-31所示。

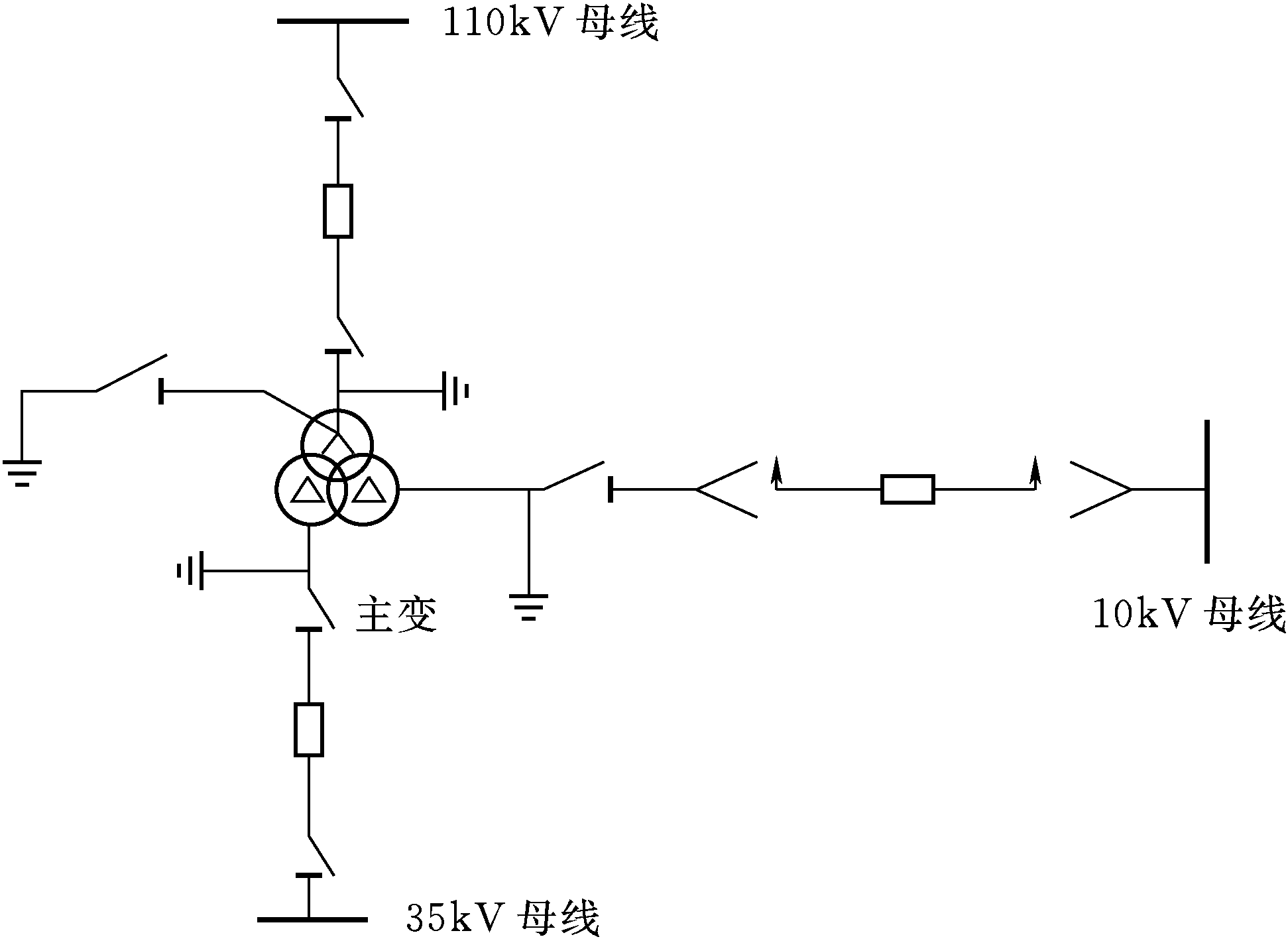

图4-30 主变三侧检修
▭—分闸断路器;—分闸隔离开关
图4-31 主变两侧检修
▭—分闸断路器;—分闸隔离开关
注意： ①主变及各侧断路器检修，在主变的各侧母线隔离开关侧挂一组接地线或合上该处的接地隔离开关，拉开各侧断路器的操作电源、机构储能电源; ②中、低压侧 ...... （共441字） [阅读本文]>>
