一、±500kV直流线路L型拉线铁塔
1.L型拉线铁塔简介
(1) ±500kV葛洲坝至上海直流送电线路使用的直线铁塔，分为L1、L2两种型式。呼称高有27、30、33、36m等四种。L型塔为单柱，头部为羊角形，主柱与基础为半球形铰接。

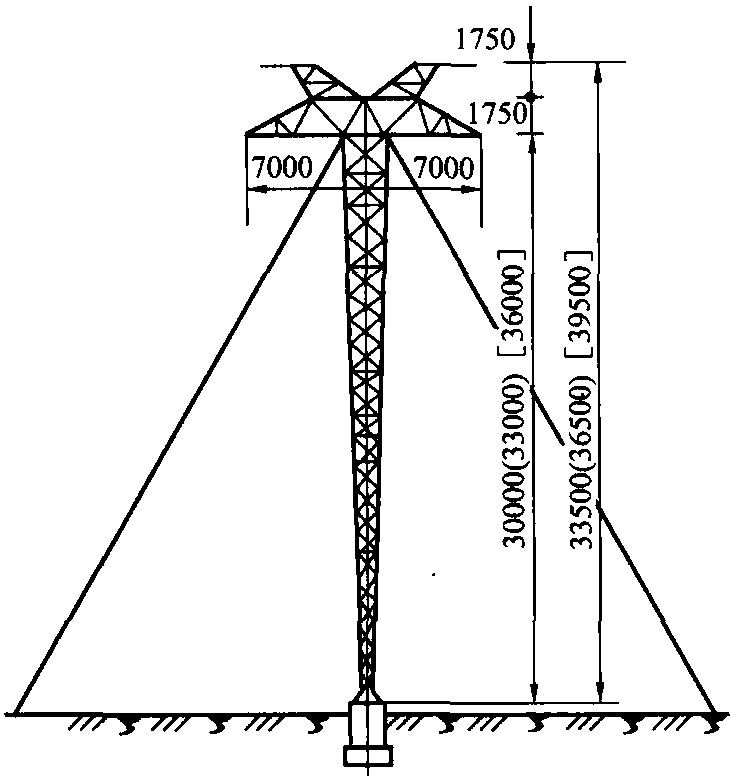

(2) L1-30 (33) [36] 型拉线铁塔外形尺寸如图3-20所示。
图3-20 L1-30 (33) [36]型拉线铁塔外形尺寸
(3) L型拉线塔架设2相4×LGJ-300/40导线，2根GJ-70地线。L1、L2型拉线塔的其他设计使用条件见表3-14。
(4) L型拉线塔技术特性见表3-15。
2. L型拉线塔的整立布置
(1) L型拉线铁塔整立布置示意如图3-21所示。
(2)整立L型塔的布置参数见表3-16。
(3)通用图表法求解的各主要索具受力计算结果见表3-17。
表3-14 L1、L2型拉线塔 ...... （共14789字） [阅读本文]>>
